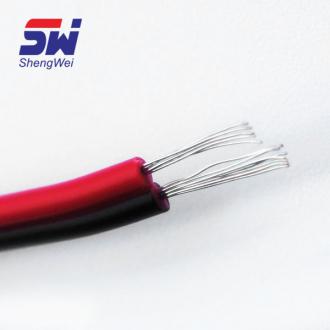

UL1061 PVC電子線
發布時間：2024-08-27 17:43:27來源：無錫勝維電氣編輯部
UL1061 HOOK-UP WIRE 連接線
◎額定溫度：80℃
◎額定電壓：300V
◎參考標準： UL758,UL1581,CSA
◎?qū)w使用單支或絞合30~16AWG鍍錫或裸銅
◎絕緣： SRPVC 符 合ROHS、REACH 環保要求
◎阻燃：通過VW-1、FT1 阻燃測試
◎用途：用于一般電子、電器設備內部連接線
| CONDUCTOR 導體 | INSULATION 絕緣 | Conductor resistance | ||||
| 導體電阻20℃ | ||||||
| 規格 | 構造Construction | 外徑 | 標稱厚度Nominal Thickness | 外徑 | 鍍錫銅 | 裸銅 |
| AWG | Diameter | Diameter | Tinned copper | Bare Copper | ||
| 28 | 7/0.127 | 0.38 | 0.23 | 0.9 | 239 | 223 |
| 26 | 7/0.16 | 0.48 | 1 | 150 | 140 | |
| 24 | 7/0.20 | 0.6 | 1.1 | 94.2 | 87.6 | |
| 22 | 7/0.254 | 0.76 | 1.3 | 59.4 | 55.4 | |
| 20 | 7/0.32 | 0.94 | 1.5 | 36.7 | 34.6 | |
| 18 | 16/0.254 | 1.18 | 1.8 | 23.2 | 21.8 | |
| 16 | 26/0.254 | 1.49 | 2.1 | 14.6 | 13.7 | |
