UL2468 排線
發布時間：2023-09-09 18:05:08來源：無錫勝維電氣編輯部

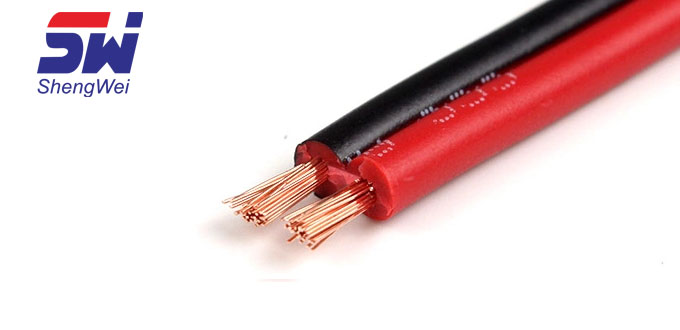

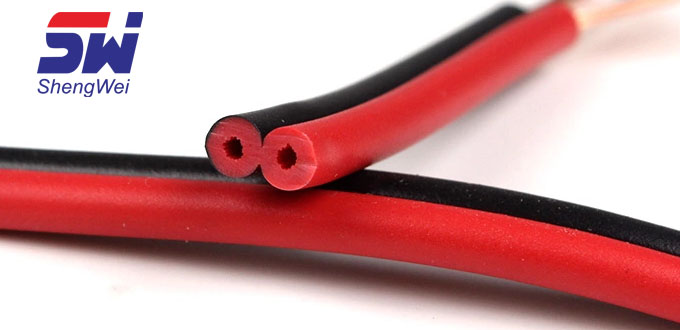

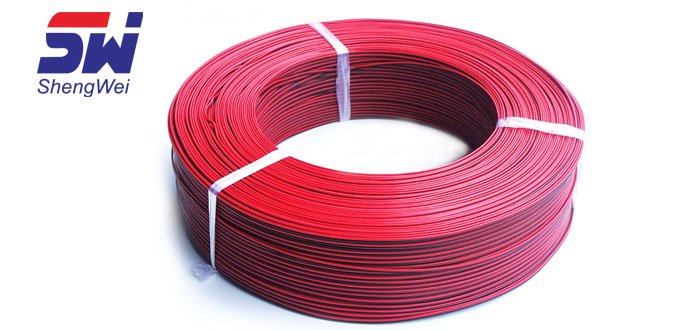

UL2468
FLAT RIBBON WIRE 排線
額定溫度：80℃
額定電壓：300V
參考標準：UL758,UL1581,CSA
導體使用單支或絞合 28~16AWG 鍍錫或裸銅
絕緣：PVC 符合 ROHS、REACH 環保要求
阻燃：通過 VW-1、FT1 阻燃測試
用途：用于一般電子、電器設備內部連接線
額定電壓：300V
參考標準：UL758,UL1581,CSA
導體使用單支或絞合 28~16AWG 鍍錫或裸銅
絕緣：PVC 符合 ROHS、REACH 環保要求
阻燃：通過 VW-1、FT1 阻燃測試
用途：用于一般電子、電器設備內部連接線
| 導體 CONDUCTOR |
絕緣 INSULATION |
導體電阻 Conductor resistance |
耐壓強度 DIELECTRIC STRENGTH | ||||||
| 20℃ | |||||||||
| 規格 | 間距* | 構造Construction | 外徑 | 芯數 | 標稱厚度Nominal Thickness | 外徑 | 鍍錫銅 | 裸銅 | VAC,1MIN |
| AWG | Pixth* | Diameter | （No.） | Diameter | Tinned copper | Bare Copper | |||
| (mm) | |||||||||
| 28 | 1.25 | 7/0.127 | 0.38 | 2 | 0.38 | 1.25×2.50 | 239 | 223 | 2000 |
| 3 | 1.25×3.75 | ||||||||
| 4 | 1.25×5.00 | ||||||||
| 26 | 1.5 | 7/0.16 | 0.48 | 2 | 0.38 | 1.35×2.85 | 150 | 140 | 2000 |
| 3 | 1.35×4.35 | ||||||||
| 4 | 1.35×5.85 | ||||||||
| 24 | 1.6 | 11/0.16 | 0.61 | 2 | 0.38 | 1.45×3.05 | 94.2 | 87.6 | 2000 |
