【 TXL 】美標汽車線
發布時間：2023-09-09 18:05:16來源：無錫勝維電氣編輯部

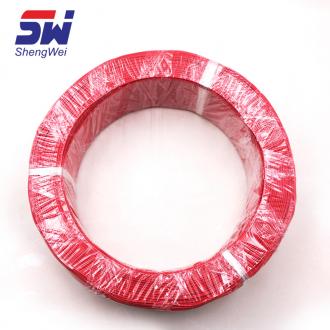

TXL美標汽車線
Ø 額定溫度：100℃
Ø 參考標準：SAE J 1128/1995
Ø 導體使用絞合24~8AWG鍍錫或裸銅
Ø XLPE絕緣，符合ROHS環保標準
Ø 通過SAE J 1128/1995 5.6阻燃測試
Ø 參考標準：SAE J 1128/1995
Ø 導體使用絞合24~8AWG鍍錫或裸銅
Ø XLPE絕緣，符合ROHS環保標準
Ø 通過SAE J 1128/1995 5.6阻燃測試
| 型號 | 導體 | 絕緣 | 導體電阻 | ||||
| 規格 | 面積 | 導體 | 外徑 | 厚度 | 外徑 | ||
| 條數 | |||||||
| TXL | 24 | 0.22 | 7/0.19 | 0.57 | 0.44 | 1.45 | 87.6 |
| 22 | 0.35 | 7/0.25 | 0.75 | 0.43 | 1.6 | 55.4 | |
| 20 | 0.5 | 7/0.31 | 0.93 | 0.44 | 1.8 | 36.7 | |
| 18 | 0.8 | 16/0.254 | 1.17 | 0.44 | 2.05 | 21.8 | |
| 16 | 1 | 26/0.254 | 1.49 | 0.43 | 2.35 | 13.7 | |
| 14 | 2 | 19/0.36 | 1.8 | 0.43 | 2.65 | 8.62 | |
| 12 | 3 | 19/0.45 | 2.25 | 0.48 | 3.2 | 5.43 | |
| 10 | 5 | 19/0.57 | 2.85 | 0.53 | 3.9 | 3.41 | |
| 8 | 8 | 19/0.71 | 3.55 | 0.63 | 4.8 | 2.14 | |
